APERÇU DU PRODUIT
La bande de support transparente gaufrée offre des poches formées individuellement pour les composants électroniques tout en gardant le contenu visible à travers le matériau de support. Elle peut être envisagée pour les flux d'emballage où les opérateurs doivent vérifier l'occupation des poches et l'orientation des composants. La série de produits historiques liste des apparences claires et noires avec des options de matériaux PS, PC et PET.
VISIBILITÉ ET INSPECTION

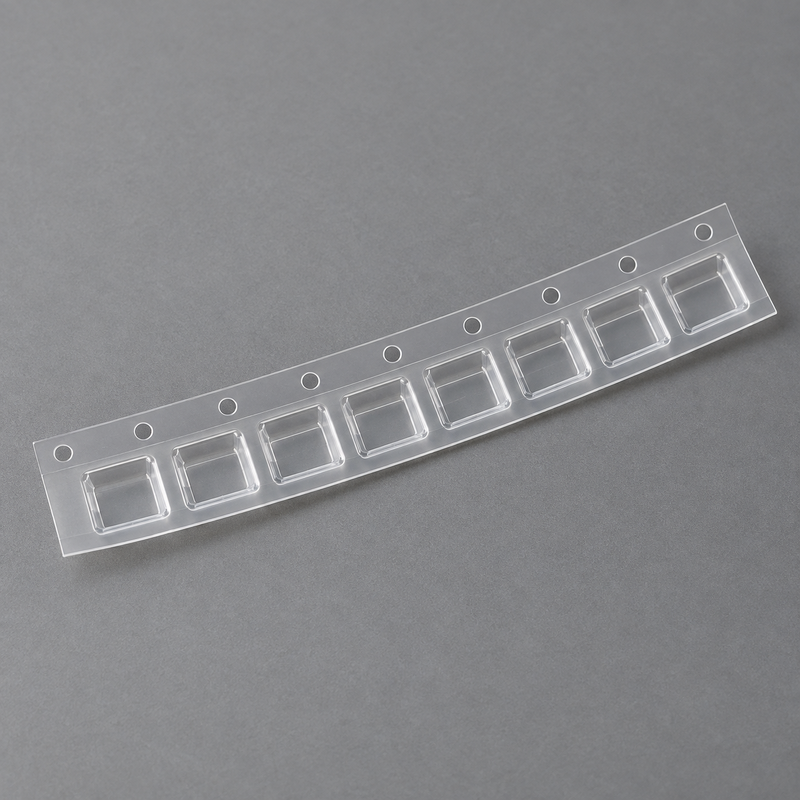

Le matériau transparent peut faciliter les contrôles visuels lors de la préparation de l'emballage et de l'assemblage, mais la visibilité dépend de la géométrie de la poche, de la finition du matériau, de l'éclairage et de toute bande de couverture utilisée. La compatibilité avec un système d'inspection automatisé doit être évaluée à l'aide d'échantillons représentatifs sur l'équipement du client. La bande vide montrée dans l'illustration est un exemple de configuration plutôt qu'un dessin de production approuvé.
CONCEPTION DE POCHE SPÉCIFIQUE AU COMPOSANT
Chaque poche est sélectionnée en fonction du corps du composant, de l'enveloppe du terminal, de la hauteur et de l'orientation prévue. Un dégagement approprié doit permettre le chargement et le retrait tout en limitant les mouvements indésirables dans les conditions de manipulation convenues. Fournissez le dessin complet du composant et les exigences de prélèvement lors de la demande d'une nouvelle conception de poche.
ALIMENTATION ET CONFIGURATION DU BOBINEAU
La largeur de la bande, le pas de la poche et la configuration des trous d'entraînement doivent être pris en compte avec l'alimentateur prévu. La spécification source décrit la taille comme personnalisable ; Le diamètre du bobineau, la configuration du moyeu, la longueur par bobineau, le sens d'enroulement et toute exigence de bande de tête ou de bande de queue doivent être convenus avant la production. L'illustration montre une configuration de bande étroite, pas une règle de disposition des trous pour chaque largeur personnalisée.
SÉLECTION DE LA BANDE DE COUVERTURE
Une bande de couverture appropriée peut être spécifiée pour aider à retenir les composants pendant le stockage et le transport. Sélectionnez sa largeur et sa méthode d'étanchéité pour la conception de support et la qualité du matériau approuvées. L'essai d'étanchéité et de pelage doit utiliser la combinaison réelle de support et de couverture dans les conditions d'exploitation prévues. Confirmez si la commande comprend uniquement la bande de support vide ou des accessoires d'emballage supplémentaires.
COMMANDE ET APPROBATION DES ÉCHANTILLONS
Pour un devis, fournissez un dessin ou un échantillon du composant, l'orientation de chargement préférée, les détails de l'alimentateur, la quantité commandée et toute exigence électrique. L'approbation de l'échantillon doit vérifier l'assise, le dégagement, le retrait du composant, l'alimentation et la compatibilité de la bande de couverture le cas échéant. Confirmez le dessin de production, la disposition de l'emballage et les conditions commerciales actuelles avant de passer une commande en volume. Les composants montrés dans d'autres documents d'application ne sont pas inclus sauf accord exprès.
